Studio monografico sulla maiolica tradizionale di Deruta. Analisi delle argille del Tevere, termodinamica della cottura a riduzione e formule del terzo fuoco.
Il distretto produttivo di Deruta rappresenta uno dei nodi storici più rilevanti nella geografia della ceramica artistica italiana. La sua evoluzione tecnologica, consolidatasi tra il XV e il XVI secolo, ha ridefinito gli standard di fabbricazione della maiolica fine a livello europeo. L'eccellenza strutturale ed estetica dei manufatti derutesi è il risultato di una perfetta combinazione tra la selezione geomorfologica delle materie prime e un controllo rigoroso delle reazioni chimiche in fase di cottura.
La persistenza millenaria della manifattura a Deruta è strettamente legata alla disponibilità di depositi sedimentari pleistocenici e alluvionali situati lungo la valle del Tevere. I laboratori storici hanno basato i propri impasti sulla miscelazione di due specifiche tipologie di argille:
Il processo di purificazione originario prevedeva la stagionatura all'aperto dell'argilla estrattiva, seguita da ripetuti lavaggi in vasche di decantazione per eliminare le frazioni grossolane (quarziti e schegge calcaree staccate) che avrebbero causato fessurazioni o "calcinelli" distruttivi sul prodotto finito.
La trasformazione del corpo argilloso in maiolica prevede una sequenza a doppia cottura (bicottura). Il primo ciclo termico, condotto a temperature comprese tra i 980°C e i 1020°C, stabilizza il manufatto sotto forma di "biscotto" strutturato.
Successivamente, il supporto poroso viene rivestito per immersione con un composto vetroso opaco noto come smalto stannifero o "bianco". La formula chimica tradizionale di questo rivestimento si basa su un sistema ternario composto da:
La decorazione pittorica viene eseguita direttamente sullo smalto polveroso e non ancora cotto (applicazione a crudo). Questo richiede una stesura rapida, priva di esitazioni, poiché l'elevata idrofilia del supporto assorbe istantaneamente l'acqua del pigmento, fissando la particella metallica in modo definitivo prima del passaggio finale in forno.
I maestri derutesi codificarono una tavolozza basata su ossidi puri in grado di sopportare l'ambiente termico della seconda cottura (940°C - 960°C). L'ossido di cobalto generava lo spettro dei blu intensi; l'ossido di rame produceva i verdi ramati; il biossido di manganese strutturava i bruni violacei utilizzati per le linee di contorno ("le sfumature del disegno"); mentre le combinazioni di antimonio e ferro producevano i toni caldi del giallo e dell'arancio.

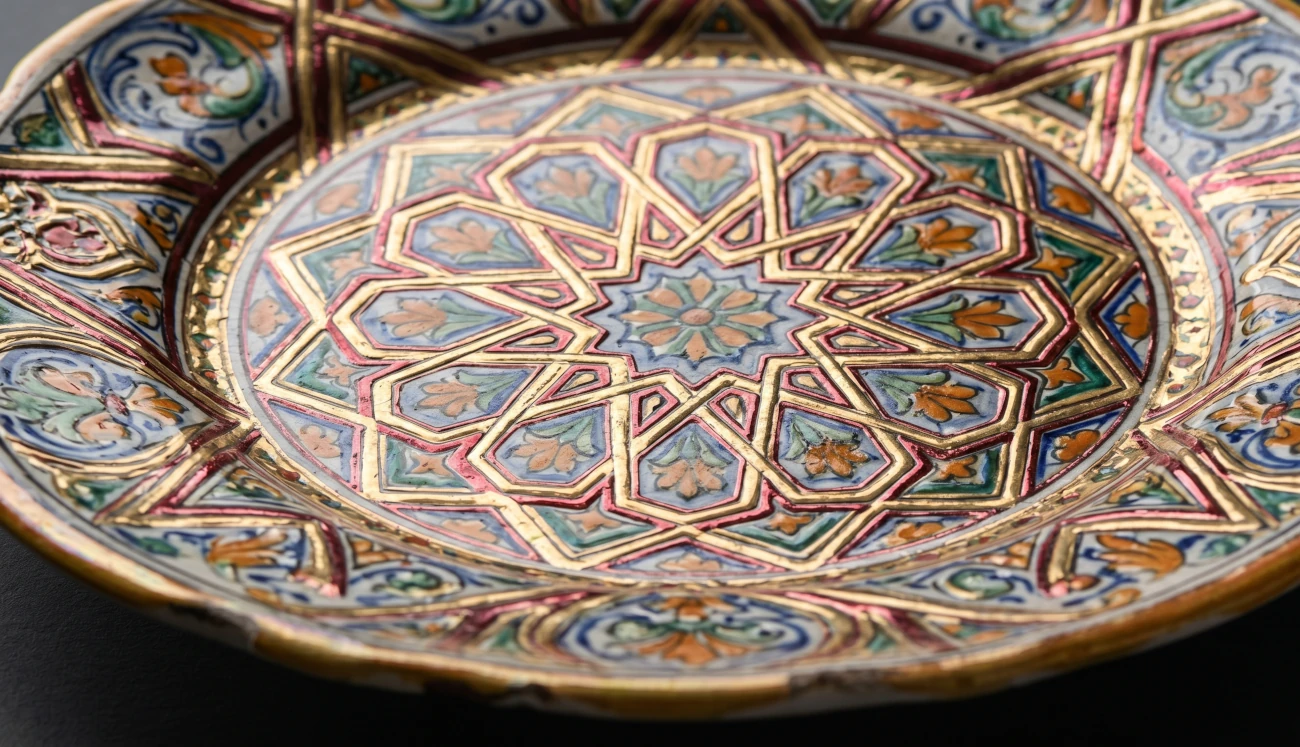

Il primato tecnologico di Deruta è associato al perfezionamento del **Lustro**, una terza fase produttiva introdotta per depositare film metallici infinitesimali (oro e rubino) sopra lo smalto già vetrificato dal secondo fuoco.
La ricetta, documentata storicamente nel trattato di Cipriano Piccolpasso (1548), prevede l'applicazione di un impasto pastoso composto da sali metallici (acetato o solfato di rame per il rosso rubino; cloruro d'oro o sali d'argento per l'oro e i riflessi ambrati) miscelati con argilla ocra o bolo d'Armenia, che funge da veicolo e supporto inerte.
I pezzi decorati vengono inseriti in un forno speciale, strutturato per isolare i manufatti dal contatto diretto con le fiamme libere, ma permeabile ai gas volatili. Il ciclo termico raggiunge una temperatura critica inferiore a quella di fusione dello smalto sottostante, tipicamente tra **720°C e 780°C**.
Al raggiungimento della temperatura massima, l'artigiano modifica radicalmente la termodinamica del forno bloccando l'afflusso di aria comburente e introducendo materiali organici ad alto rilascio di carbonio (legna umida di ginestra, fumo di resine). Questo genera un'atmosfera fortemente **riducente**, satura di monossido di carbonio ($CO$).
Il monossido di carbonio, chimicamente instabile ad alta temperatura, tende a strappare atomi di ossigeno ai sali di rame e d'argento presenti sulla superficie del piatto per trasformarsi in anidride carbonica ($CO_2$). La reazione chimica di riduzione provoca la precipitazione degli ioni metallici, che si aggregano in uno strato atomico puro (nanoparticelle metalliche) integrato negli strati superficiali dello smalto rammollito dal calore. Dopo il raffreddamento, il lavaggio dello strato di argilla inerte rivela le proprietà ottiche tipiche del lustro metallico: iridescenze, cangianti riflessi speculari e rifrazioni d'oro e rubino.
La maiolica è un oggetto ceramico in pasta porosa rivestito di uno smalto stannifero opaco, decorato a mano libera sull'applicazione cruda e poi cotto per fissare i colori brillanti.
I centri di eccellenza più famosi includono Faenza, Deruta, Vietri sul Mare, Grottaglie, Castelli e Caltagirone, ognuno con stili e decorazioni tradizionali unici.
Generalmente no, in quanto la terracotta smaltata (maiolica) è porosa e teme il gelo. Per esterni si consiglia di proteggere i pezzi o preferire supporti ingelivi appositi.
